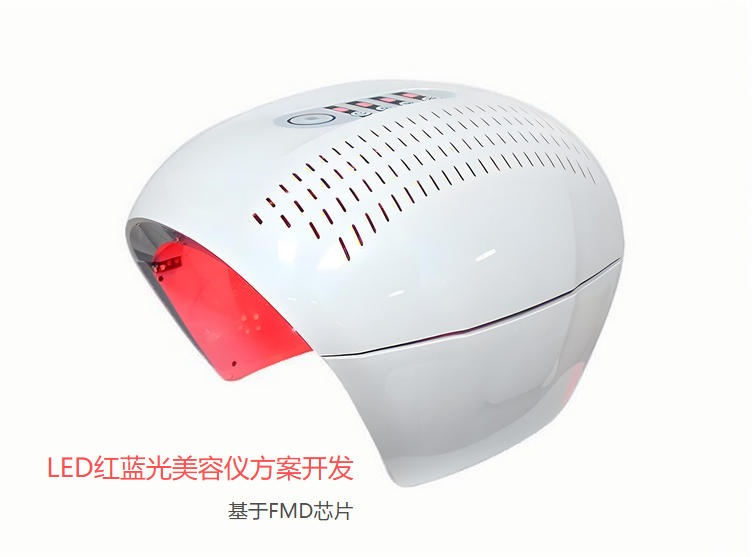

“宅家護膚”風潮下，紅藍光美容儀憑借“無創、無痛、多效”成為化妝桌新寵。但市面產品普遍面臨三大痛點：①控制板體積大，便攜性受限；②光強/時間無法精準調節，效果參差不齊；③缺少安全保護，易過度照射。用輝芒微8位MCU單芯片即可實現「多波長LED分時驅動+PWM調光+智能定時+觸摸交互+低電量提示」全套功能，讓“專業級光療”飛入百姓家。
┌--------- 5 V鋰電 ---------┐
│ 充電管理+升壓至12 V │
└-----┬------------┬--------┘
│ │
▼ ▼
紅光LED×6 觸摸按鍵
藍光LED×6 RGB狀態環
黃光LED×3 蜂鳴器
溫度NTC 距離感應
▲ ▲
│ │
└-----┬------┘
FT61F145（SOP16）
16 MHz │ 1 KB RAM→ LED恒流驅動、PWM調光、觸摸掃描全部由片內硬件完成，零外掛恒流IC。
深圳三佛科技推出的led紅藍光美容儀方案，主控芯片使用輝芒微MCU單片機，MCU實現的功能如下：
紅光 625 nm：促進膠原，適合熟齡??；
藍光 465 nm：抑菌祛痘，適合油痘?。?br/> 黃光 590 nm：舒緩泛紅，適合敏感肌。
MCU三路PWM獨立輸出，亮度0-100%無級可調，單路最大1 A恒流，能量密度自動校準，避免“高能灼傷”。
默認4檔時長：5 min/10 min/15 min/20 min；倒計時結束自動熄燈并蜂鳴提醒。
長按M鍵3秒，可記憶當前“光色+亮度+時間”，下次開機一鍵恢復，告別重復設置。
電容式距離傳感器，檢測<3 mm皮膚貼近才點亮；離開>5 mm立即熄燈，防止藍光眼刺激。
觸摸鍵同步識別，誤觸15秒無操作自動鎖定，旅行袋中也不怕誤啟動。
NTC實時監測LED板溫度，>45 ℃自動降功率，>50 ℃熄燈報警，確保皮表安全。
待機1.8 μA，400 mAh電池可連續紅光20 min/藍光30 min；
USB-C 5 V 500 mA充電，MCU軟件涓流管理，充滿藍燈常亮。
bsp_system：時鐘、GPIO、PWM、ADC、TouchKey、低功耗
led_drive：三路恒流PWM、256級調光、溫度降額
timer&mem：倒計時、EEPROM記憶、自動鎖屏
safe_check：距離感應、溫度、超時、欠壓保護
ui_sign：RGB狀態燈+蜂鳴和弦提示
編譯<9 KB，RAM<220 B，留給品牌二次開發≥7 KB。
當“光”成為皮膚的營養劑，輝芒微8位MCU把波長、能量、時間、溫度、安全全部算得明明白白——讓每一束紅光深入膠原、每一縷藍光精準祛痘，卻無需擔心過度或燙傷。以上就是深圳三佛科技分享的led紅藍光美容儀方案。深圳市三佛科技專注單片機應用方案設計與開發，提供8位單片機、32位單片機。
