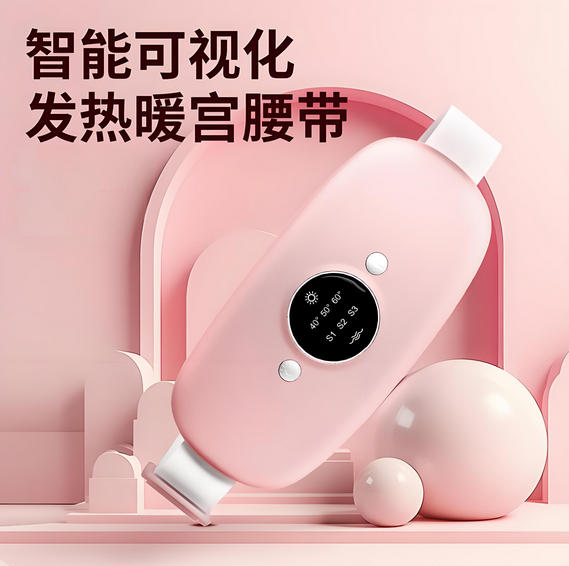

久坐、姨媽期、空調房——“腰冷+宮寒”成女性與白領常態。傳統暖寶寶“一貼熱、無法調、易燙傷”，急需一條“溫度可調、帶按摩、可水洗”的電子暖腰帶。深圳三佛科技用輝芒微FT61F14x系列8位MCU做主控：自帶觸控、12位ADC、多路PWM，單芯片即可驅動發熱膜、震動電機、NTC測溫，讓“暖宮+按摩”輕松殺進百元內檔位，真正“暖得剛剛好，按得剛剛好”。
| 模塊 | 器件/指標 | 說明 |
|---|---|---|
| 主控MCU | 輝芒微8位MCU | 0.8 μA待機，3路PWM |
| 發熱體 | 5 V石墨烯膜 10 W（25×8 cm） | 3秒速熱，面狀發熱無灼熱 |
| 測溫 | NTC 10 kΩ±1% | 精度±0.5℃，貼膚檢測 |
| 按摩 | 6 mm扁平振動電機×2 | 正反轉捶打，6000 rpm |
| 供電 | 5 V-2 A USB-C/移動電源 | 移動電源也能用 |
| 交互 | 1觸控滑條+2按鍵 | 調溫/模式/定時一鍵切 |
| 顯示 | 3色LED環 | 溫度+模式一目了然 |
| 安全 | 超溫+過流+跌倒開關 | 三重保護，貼身無憂 |
深圳三佛科技推出的電子按摩暖宮腰帶方案，主控芯片使用輝芒微MCU單片機，MCU實現的功能如下：
低檔38℃：日常暖宮；中檔45℃：經期舒緩；高檔52℃：寒潮速熱；
滑條可在三檔間無級微調，LED環藍→綠→紅實時顯示。
輕柔：電機30%間歇；標準：60%節拍；強力：100%連續；
可與發熱同時工作，也可單獨按摩，一件產品兩種享受。
30/60/90 min三檔，倒計時結束自動停熱+停振，避免低溫燙傷，省電省心。
貼膚>55℃硬件斷電，MCU閃紅燈；
電流>2 A限流，防止充電寶過載。
傾斜>45°判定“移位”，1 s內關發熱，電機繼續工作（按摩不燙膚）。
電池電壓<4.3 V，LED藍燈慢閃，依舊可完成當前30 min熱敷；提示用戶充電。
USB-C磁吸接頭，一拉即分；石墨烯膜全密封，手洗/機洗都行，干凈無異味。
側邊RGB氛圍燈，MCU硬件SPI驅動，經期心情模式一鍵切換；
藍牙從機，手機APP查看“今日熱敷時長+電量”，數據分享閨蜜。
| 項目 | 數值 |
|---|---|
| 升溫速度 | 25→45℃ ≤10 s |
| 恒溫精度 | ±1℃ |
| 整機功率 | 2 W(38℃) → 10 W(52℃) |
| 震動噪音 | <40 dB（衣物隔層） |
| 電池續航 | 38℃/連續4 h；52℃/連續2 h |
| 水洗次數 | 50次，無鼓包無滲漏 |
| 電氣壽命 | 10000次通斷 |
| 工作溫度 | -10 ~ +60 ℃ |
電子暖腰帶不是“發熱片+震動”那么簡單，而是“恒溫、安全、低噪、可水洗、低成本”的五重平衡題。輝芒微8位MCU把PWM、觸控、ADC、保護全部包辦，讓低成本的腰帶也能擁有“10 s速熱、±1℃恒溫、40 dB靜音、可水洗”的旗艦體驗。以上就是深圳三佛科技分享的電子按摩暖宮腰帶方案。深圳市三佛科技專注單片機應用方案設計與開發，提供8位單片機、32位單片機。
