傳統AC-DC電源=整流橋+高壓電容+電感+PWM IC+光耦+...，哪怕只做3.3V/30mA，也至少十幾顆器件。KP3310把整套電路壓進一顆8腳芯片：無需電感、無需高壓電解、無需輔助繞組，直接85~305V交流進，5V/3.3V/2.7V穩壓出。對于“藏”在86盒里的智能墻壁開關、調光器、插座計量器來說，它就是“隱形”供電引擎。

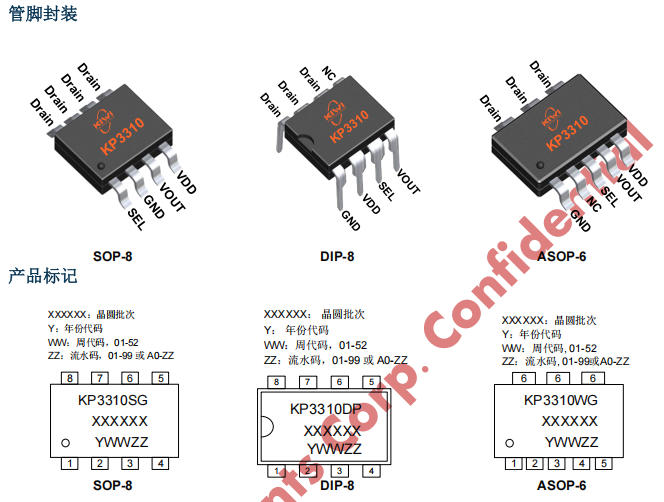

芯片速寫：KP3310WG/SG/DP 誰是誰？

三檔電壓可通過 SEL 腳 一鍵切換：

• 懸空 → 3.3V
• 接地 → 2.7V
• 100kΩ 到地 → 5V
  無需外部分壓器，一顆電阻搞定。

方案亮點：把“麻煩”全部省掉

① 無電感

    采用“離線線性穩壓”架構，通過 AC 同步檢測+能量包控制 把交流能量“切碎”后直送 LDO，無需儲能電感。

② 無高壓電解

    VDD 只掛 1μF 陶瓷電容即可，壽命=MLCC壽命>5000h@105℃，徹底解決電解干枯難題。

③ 超小體積

    典型應用面積 <1 cm2，可塞進任何 86 盒、暗盒、燈頭、導軌殼體。

④ 超低待機

    芯片工作電流 1.4mA，整機待機 <20mW（含后級 MCU），輕松過 ErP/DOE 6。

⑤ 全保護

    輸出短路、欠壓、過載、過溫、雷擊浪涌 全部自恢復，無需保險絲。

典型應用：單火線取電的“墻壁開關”范本

• 限流電阻 負責把交流電流“壓”到芯片可承受的 10mA 包絡
• VOUT 直接給無線模組供電，紋波 <50mV
• VDD 電容 在交流過零期間維持芯片工作
• SEL 腳 一鍵切換 5V/3.3V/2.7V，兼容各種 MCU 和繼電器

實測：86盒內溫升 45℃，無線模組連續收發，VOUT 跌落 <3%，滿足單火線智能開關“零閃爍”要求。

調光器“偷電”也輕松

傳統調光器采用可控硅切相，導通角小、母線電壓低，普通 DC-DC 無法啟動。
KP3310 通過 AC 同步檢測電路，只在電壓 50V 以下才打開 MOSFET 充電，完美避開高壓尖峰，導通角 5% 仍能穩定輸出 3.3V/20mA，為觸摸 MCU、指示燈、無線模組供電。

PCB 布局 4 條鐵律

1. 限流電阻靠近 Drain 腳，走線寬度 ≥0.5mm，避免高壓打火
2. VDD 電容接地腳與芯片 GND 相鄰 <2mm，降低 ESR 噪聲
3. VOUT 取樣點放在輸出電容正端，遠離高壓走線
4. SEL 電阻靠近芯片，若用跳線，需加 1nF 電容到地防 ESD

常見疑問速答

深圳三佛科技提供技術支持，批量價格有優勢~

結語：讓“電源”消失的設計

KP3310 用一顆芯片，把高壓、穩壓、保護、浪涌、EMI 全部搞定，BOM 從 15 顆壓縮到 5 顆，面積從 25mm×25mm 壓縮到 6mm×8mm，壽命從電解的 3000h 提升到 MLCC 的 5000h+。對于墻壁開關、調光器、插座計量、小家電觸控等“寸土寸金”的應用，KP3310 不是一顆 IC，而是一個隱形電源系統——它讓工程師再也不用為“盒子里放不進電源”而頭疼，也讓終端用戶再也聽不到“嗡嗡”的電源聲。
把電感、電解、煩惱統統扔掉，KP3310 讓 AC-DC 設計回歸極簡。
