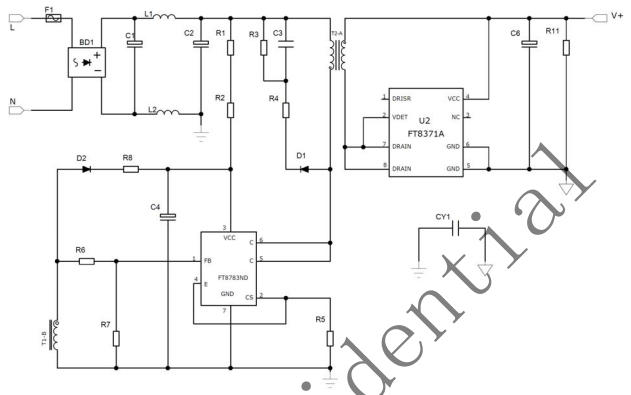

在當今競爭激烈的電源市場中，如何在保證性能的同時降低成本，是每個工程師都面臨的挑戰。傳統方案如LP3783A雖然可靠，但其復雜的外圍電路和高昂的物料成本，已難以滿足市場對低成本、高性能電源的需求。FT8783ND1憑借其創新的原邊反饋技術和集成的功率管，為5 V/2 A電源設計提供了一種全新的解決方案，不僅大幅簡化了電路設計，降低了成本，還輕松滿足了六級能效要求，為工程師們帶來了新的選擇。
| 項目 | FT8783ND1 | LP3783A |
|---|---|---|
| 反饋方式 | 原邊PSR，無光耦 | 副邊+光耦+TL431 |
| 功率管 | 內置NPN 700 V | 外置MOSFET |
| 待機功耗 | <75 mW@230 V | ≈120 mW |
| 效率 | 84.5 %@5 V/2 A | 82 % |
| 外圍元件 | 19顆 | 28顆 |
| 封裝 | SOP-7 | SOT23-6+TO-92 |
一句話：省掉光耦、431、次級檢流電阻，BOM成本直接下浮12 %，人工插件減少30 %。
| 繞組 | 匝數 | 線徑 | 感量 | 備注 |
|---|---|---|---|---|
| Np | 110 T | 0.12 mm | 1.8 mH±5 % | 原邊 |
| Ns | 11 T | 0.35 mm×2 | —— | 次級，銅箔亦可 |
| Na | 20 T | 0.12 mm | —— | 輔助，給VDD供電 |
總計19顆，貼片比例>60 %，適合SMT+AI混合線。
| 測試項 | 115 VAC | 230 VAC | 六級限值 |
|---|---|---|---|
| 平均效率 | 84.5 % | 84.4 % | ≥84.0 % |
| 待機功耗 | 68 mW | 72 mW | ≤75 mW |
| 紋波 | 120 mV | 144 mV | ≤200 mV |
| 傳導余量 | -8 dB | -7 dB | 0 dB |
| 輻射余量 | -9 dB | -9 dB | 0 dB |
溫升——芯片表面98 ℃@45 ℃環溫，余量>20 K
FT8783ND1以其卓越的性能和成本優勢，為5 V/2 A電源設計樹立了新的標桿。它不僅簡化了電路設計，降低了物料成本，還通過了嚴格的EMC測試，滿足了六級能效要求。在追求高效、低成本電源設計的今天，F(xiàn)T8783ND1無疑是工程師們的理想選擇。深圳三佛科技提供技術支持，批量價格有優勢~
